當“非固化”遇上“浙江自粘防水卷材”，他們會產(chǎn)生怎樣的火花呢？今天小編就來說說這復合施工的優(yōu)勢。

“非固化+浙江自粘防水卷材”復合防水層的優(yōu)勢

1、非固化橡膠瀝青防水涂料與卷材的復合使用，細部節(jié)點與微小裂縫可達到滿粘。

2、涂料與卷材相結合，可適應各種基層變形。

3、涂料與卷材復合防水，優(yōu)勢互補，系統(tǒng)更可靠。

4、大大的減少了施工時間、降低了施工對環(huán)境的影響、消除了因工人施工缺陷造成的滲漏水等各方面因素，從根本上根除滲漏隱患，真正做到萬無一“濕”。

“非固化+浙江自粘防水卷材”施工工藝流程

基層拋丸處理 → 熱熔非固化橡膠瀝青防水涂料 → 涂刮或噴涂非固化橡膠瀝青防水涂料 → 細部節(jié)點加強處理 → 大面鋪貼自粘卷材 → 排氣壓實 → 搭接邊密封 → 卷材收頭、密封 → 質(zhì)量驗收 → 保護層施工

“非固化+浙江自粘防水卷材”施工方法

1、基層處理：基層要平整、堅實、干凈、干燥，如有混凝土皮、模板釘、砂漿等需清掃干凈。平立面交接處、轉折處、陰陽角、管根等均應做成均勻一致、平整光滑的圓角，圓弧半徑不小于50mm；采用抹子等以手工涂刮的方式對接縫、螺栓、局部腐蝕等薄弱部位以及龜裂、邊角等薄弱部位進行附加層處理。基層表面應平整、牢固，不得有起砂、空鼓等缺陷；陰陽角表面應潔凈干燥，經(jīng)基層驗收合格才能進行防水層施工。

2、涂料施工：非固化橡膠瀝青防水涂料分為涂刮法與噴涂法。

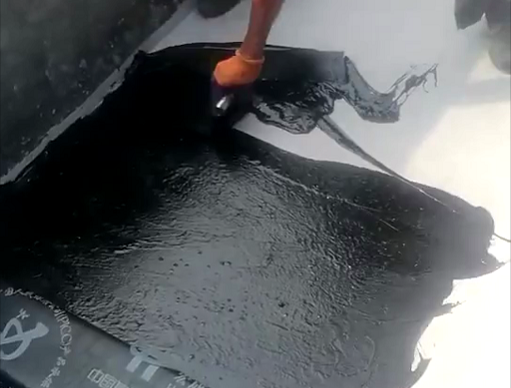

①涂刮施工法：在涂刮施工前，基層先用吹風機清理干凈，然后打開熱熔非固化材料，將非固化橡膠瀝青防水涂料放在加熱器中加熱至液體狀態(tài)，待非固化材料溶解開后，倒入另一個空桶中，再繼續(xù)加熱，在施工前先將卷材預鋪后，再涂刮非固化材料，邊涂刮邊粘貼卷材，刮的時候禁止刮涂出邊、注意厚薄涂刮均勻。

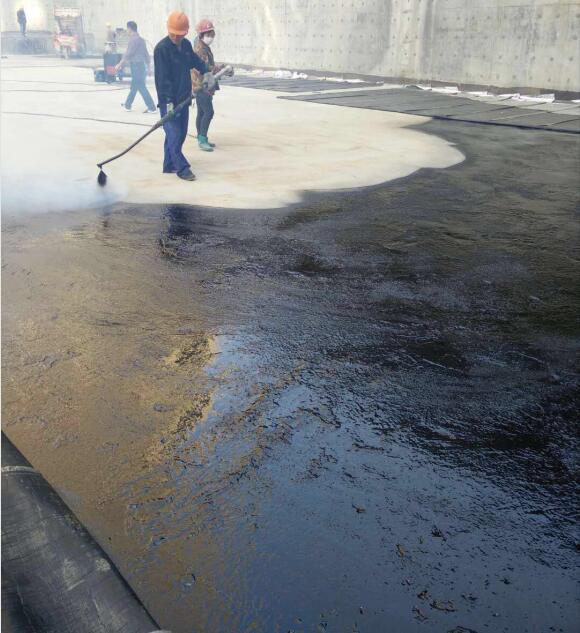

②噴涂施工法：施工之前應檢查噴涂機的完整性、噴涂機的噴槍是否清潔以及原料傳輸管、濾網(wǎng)、閥門，并檢測噴涂機是否可以正常工作；隨后打開加熱料罐，預先將材料倒入料灌中加熱，待涂料整體溫度達到可噴涂狀態(tài)時 ，均勻地噴涂熱熔型非固化橡膠瀝青防水涂料； 噴涂時可根據(jù)設計厚度調(diào)整噴涂速度， 防水層一次成型，噴涂施工宜分段或區(qū)完成，500～1000 ㎡為一區(qū)域進行施工。

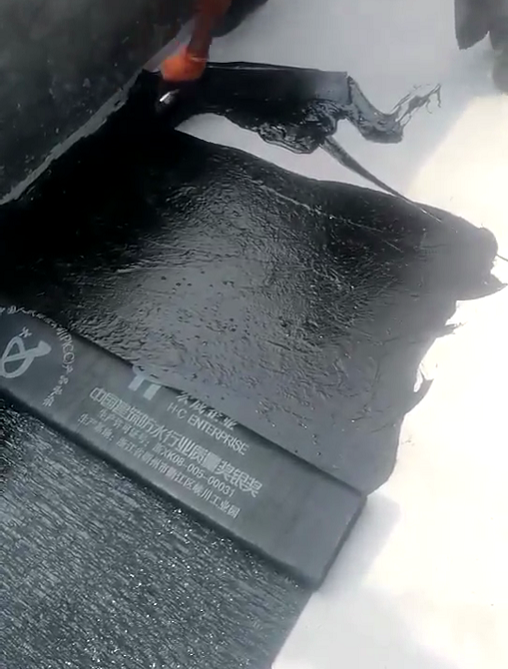

3、鋪貼卷材：熱熔型非固化橡膠瀝青防水涂料既作為一種防水涂料，又作為防水卷材的膠黏劑，熱熔型非固化橡膠瀝青防水涂料每次噴涂寬度應比防水卷材寬度稍寬，邊噴涂邊粘貼卷材，鋪貼卷材從一頭按住卷材，均勻向前鋪貼、刮平，相鄰卷材間搭接長度不得小于 80mm。

4、防水卷材密封收頭：卷材收口處先用壓條固定，固定間距不大于250mm，再用非固化橡膠瀝青涂料進行密封。

施工注意事項

1、防水層施工之前，須將各種管道及預埋件安裝固定好，以避免在防水層施工好后，打洞鑿孔，破壞防水層，留下滲漏隱患。

2、卷材搭接邊應采取本體自身搭接，并用壓輥壓實；相鄰兩排卷材的短邊接頭應相互錯開1/3幅寬以上，以免多層接頭重疊而使得卷材粘貼不平整。

3、避開雨雪、五級以上大風等惡劣天氣施工。

4、施工完畢并通過驗收后應及時隱蔽，如因特殊情況無法及時隱蔽，應采取有效的臨時保護措施。

“非固化”和“浙江自粘防水卷材”的搭配使用能大幅提升防水的可靠性，最大程度發(fā)揮卷材于涂料的防水優(yōu)勢，實現(xiàn)長久的防水
